测到的是一条线，要的是一整个面；风速越低，虚假零点越难压住

一、先说结论：管道测风难在哪

在开阔大气里测风，风场近似均匀、方向任意，仪器只要把来流看清楚就行。到了通风管道里，条件反过来：空间被管壁限死，流场被壁面摩擦和弯头搅乱，还要在粉尘、油污、水汽、振动的环境里长期无人值守地工作。

更关键的是任务本身变了：要交付的不是某一处的风速，而是整条风道的平均流速，进而换算成风量。受限流场、恶劣环境、长期免维护这三个约束，构成了管道测风的核心矛盾，也决定了技术路线只能往无活动部件、段内线平均、工业级防护这条路上收敛。虹岳科技的HY-WS系列通风管道超声波风速检测器，正是围绕这三点设计的。

二、物理内核不变：一根声程、双向收发

超声波测风的物理内核是传播时间差法。一对换能器互为发射与接收，顺风与逆风各走一次，两个方向的传播时间分别是：

t1 = L / (c + v·cosθ)　　t2 = L / (c − v·cosθ)

两式相减，声速c被消去，剩下的时差只与风速、声程和夹角有关：

Δt = t2 − t1 ≈ 2L·v·cosθ / c²

这是超声波测风抗温湿度漂移的根本原因——温度、湿度、气压影响的是声速，而声速在相减中被抵消掉了。这个性质在管道里同样成立，不需要任何额外补偿。

真正的差别在几何。大气测风需要两到三对正交路径，才能把风速解成矢量；而管道内的气流被管壁约束，实际只会出现0°与180°两种流向。一根声程、一次双向收发，就能同时给出风速大小与流向判定——这是管道场景在算法上的简化。

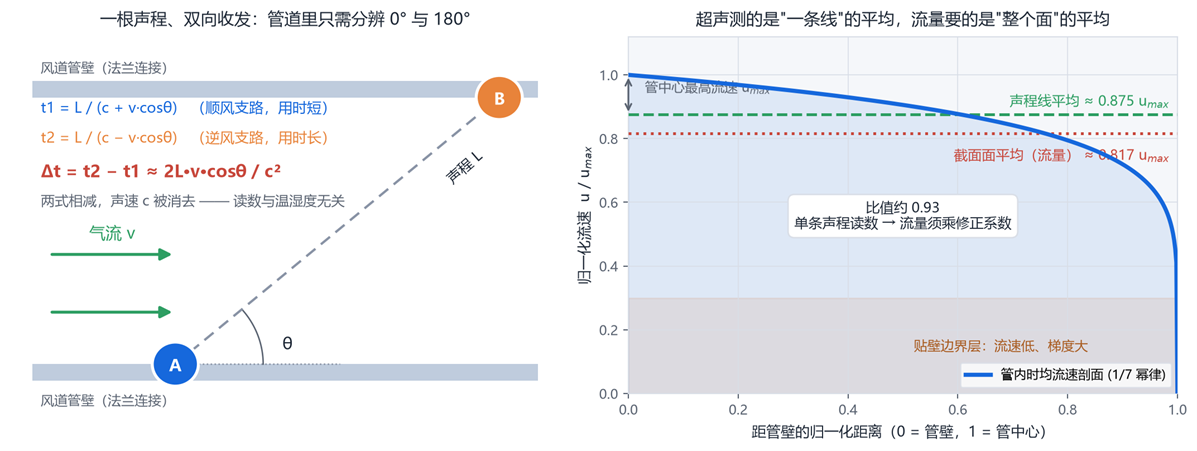

图1 管道内双向时差法几何（左）；管流速度剖面与线平均、面平均的差异（右）。声速在风速解算中被消去，而声程线平均比截面面平均高出约7%。

三、测的是一条线，要的是一整个面

管道内是典型的内流：贴壁处流速趋近于零，管中心最高，中间是被称作边界层的强梯度区。超声探头沿一条弦或一条直径布置，它测到的是这条声程上的线平均流速，并不等于整个截面决定风量的面平均流速。

两者的差距可以算清楚。按充分发展湍流的1/7幂律剖面，沿直径的线平均约为0.875倍管中心最大流速，而圆截面的面平均约为0.817倍。两者相差约7%，线平均值系统性偏高。若直接把线平均读数乘以截面积当作风量，这个偏差会稳定存在且无法靠提高仪器精度消除。工程上的做法是引入流量修正系数，把线平均折算成面平均。

这也解释了为什么管道风速检测器很难做成通用件：管径、直管段长短、上游有无弯头，都会改变速度剖面，修正系数随之改变。虹岳的做法是按管道定制，方形、圆形与异形管道匹配对应的探头跨距与法兰，并在对应工况下完成标定。

举一反三。皮托管与热线风速仪面临的是同一类问题——它们只测空间中的一个点，而工程要的是全截面平均。差别在于，超声测的是一条贯穿管道的线，空间代表性天然优于单点取压，也不存在取压孔被粉尘堵塞的问题。

安装位置同样是精度的一部分：应避开弯头、变径、阀门与风机出口附近的旋流区，留出足够直管段；条件受限时加装整流格栅，把旋流捋直后再测。

四、低风速段：难点不在灵敏度，而在零点

通风系统的常态风速并不高，风门关小或滤网积灰时还会进一步下降，因此0～10m/s段的精度比高风速段更关键。HY-WS系列在这一段给出±1m/s，高于10m/s 段给出±10%。

低速段的真正难点是虚假零点。换能器之间存在固体结构相连，发射脉冲会沿壳体以远高于空气中的速度传到对面，形成结构串扰；电路之间也可能存在耦合。这些信号一旦与空气直达波混在一起，静止空气里就会报出一个不存在的风速。处理手段是收发时序上的隔离、合理的幅值与过零判据、必要时辅以互相关时延估计，最后再做零点标定。

举一反三。小型超声波风速仪在微风段遇到的困难与此同源：声程越短、风速越低，有效时差越小，而结构串扰的量级不变，信噪比就越紧张。区别在于，管道型产品的声程不受小型化约束，反而留有更大的计时裕度。

五、对比：管道测风的四条技术路线

把四条常见路线放在同一张桌上比较，结论很清楚——低风速灵敏度、抗污染能力与长期免维护，三者很难同时满足。

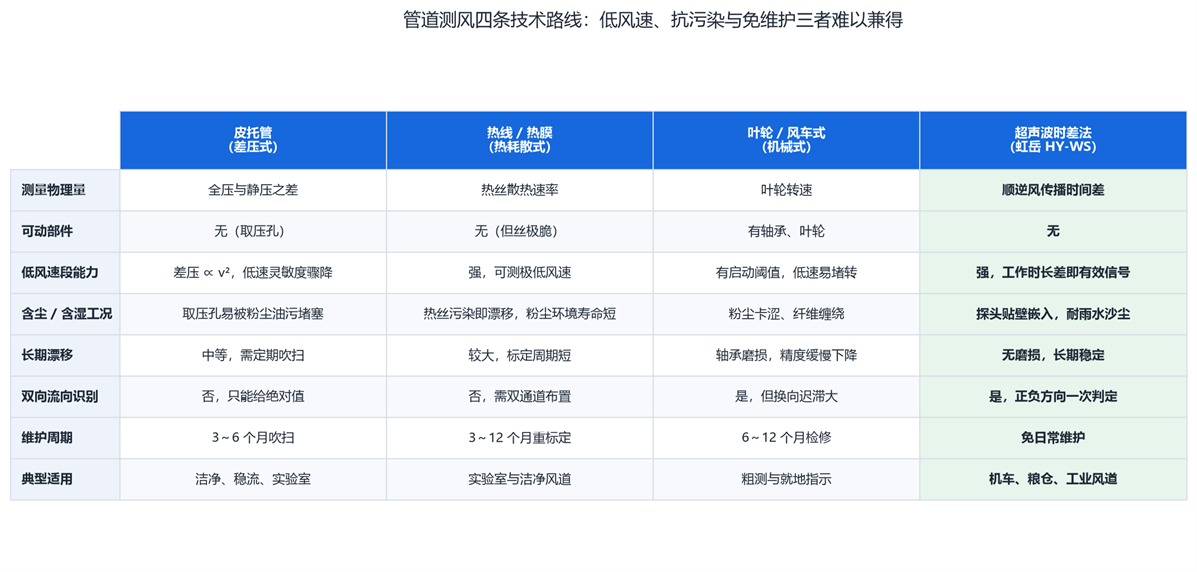

图2 管道测风四条技术路线的横向对比。超声波路线的核心优势集中在无活动部件与长期免维护两项上。

• 皮托管：结构最简单、成本最低。但差压与流速平方成正比，低速段灵敏度急剧下降；取压孔一旦被粉尘油污堵塞，读数直接失真，需要定期吹扫。
• 热线与热膜：响应快，能测极低风速。但热丝污染即漂移，标定周期短，含尘环境下的寿命是硬伤。
• 叶轮与风车式：直观易读。但有轴承磨损与启动阈值，纤维、粉尘容易缠绕叶轮造成堵转，长期精度缓慢下降。
• 超声波时差法：没有可动部件，探头贴壁嵌入，正负风向一次判定，长期稳定性来自没有东西会磨损这一事实。代价是成本更高、需要按管道定制，且必须把探头的防腐防尘结构做扎实。

工业风道的核心诉求恰恰是装上去之后不用管，这正是超声波路线的优势区。

六、工业现场的装甲：从IP67到机车级

管道风速检测器面对的不是实验室风洞，而是机车底架、粮仓筒仓与工业厂房的通风系统。除了测量性能，还要过一整套环境与可靠性门槛。HY-WS系列的做法可以归为几层：

• 防护与结构：整机IP67，探头贴壁嵌入风道壁面，法兰抱紧密封，出线采用M12防水航空插头，机车版为M16金属防水接头。
• 材料与表面：铝合金外壳加本色硬质阳极氧化，换能器采用同材质的金属底座，可在雨水、沙尘条件下保持性能不下降。
• 供电适应性：通用型DC12～24V，可选DC110V±25%；机车版标称DC24V、工作范围DC9～36V，整机功耗低于2.5W，可适应机车电源的宽幅波动。
• 低温加热：带加热版本在管温低于0℃时启动，启动功率不小于24W，1分钟后回落到2W以内。这是大功率瞬时冲击加低功率维持的控制曲线：用最短时间融冰，又避免长期耗电。
• 电磁兼容与防火：机车版按EN50121-3-2、GB/T 24338.4等标准完成静电放电、群脉冲、浪涌与射频辐射抗扰度试验；电缆采用低烟无卤阻燃材料，满足EN 45545防火要求。
• 可靠性指标：机车版平均无故障时间达150000小时，设计寿命12年；高原型满足GB/T 20626，可在海拔4000m以上运行。

这些装甲不是简单的堆料。它们对应同一个要求：传感器一旦装上，就不能成为整个系统的薄弱环节。

七、一个容易被忽略的判据：数据太干净反而可疑

在管道现场做样机对比时，常看到两种截然不同的数据风格：一类读数随真实脉动起伏，曲线毛糙；另一类几乎是一条水平直线，漂亮得像仿真结果。

风道内的真实流场本身就有脉动，风机叶片旋转、风门开度变化、滤网逐渐堵塞都会体现在流速上。过度的平滑能换来好看的曲线，也会同时掩盖这些真实变化。平滑本身不是错，做闭环控制时平稳的输出反而更受欢迎；但若用途是异常诊断与能耗分析，把脉动抹平就等于把信息丢掉。

八、落地产品与选型

HY-WS系列目前覆盖三个型号：HY-WSA2、HY-WS10、HY-WS05，按管道截面形状与安装条件匹配。面向轨道交通电力机车通风系统，另有定制型号HY-WSA2-LC，在风速基础上集成风向识别与温度测量，安装于机车风道内。

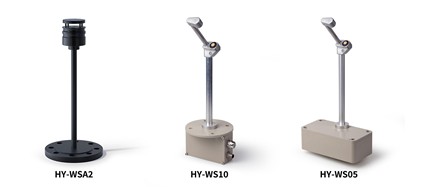

图3 虹岳科技HY-WS系列通风管道超声波风速检测器（左起：HY-WSA2、HY-WS10、HY-WS05）。探头跨距与连接法兰按用户管道定制。

两者主要参数对照如下。

串口报文格式很直白。通用型出厂采用ASCII帧，采集端收到的一行数据形如

:01;180;000.36;F4 <CR><LF>

依次是仪器地址、风向、风速与LRC校验；数据无效时对应字段以斜杠占位，便于上位机判别。地址由电气盒外的拨码盘设置，一个回路最多16个地址。

典型应用是火车机车通风管道、大型粮仓通风管道与各类中小型工业通风管道。这些现场有一个共同点——装好之后，没人愿意再爬上去。

九、结语

管道测风看起来比大气测风简单：方向只有两个，空间固定，还能按管道定制。真正难的地方在别处——测到的是一条线，要的是一整个面；风速越低，虚假零点越难压住；现场越脏越震，越要求仪器不出问题。

超声波时差法在管道里并不是更高级，而是恰好匹配了三条硬约束：无活动部件、线段平均可修正、全金属可防护。选型顺序建议是：先确认管道尺寸与直管段条件，再确认环境等级与供电制式，最后才比较精度指标。顺序反了，最常见的结果是精度达标，装上去却测不准。

参数说明

本文参数以虹岳科技官网产品页与现行说明书为准。两处口径差异说明：其一，风速精度在产品册中概略标为±3%，说明书给出分段口径±1m/s（0～10m/s）、±10%（>10m/s），工程验收建议采用分段口径；其二，运行海拔在机车订货技术条件中标注≤4000m，定制产品资料标注可达5100m，实际以项目订货条件为准。产品信息以www.hongyuv.com最新发布为准。
