超声波风速仪在0–0.5 m/s微风段的测量性能对比研究

摘要：在气象观测、环境监测及工业控制等领域，0–0.5m/s低风速段的精确测量具有重要应用价值。然而，该风速区间内气流通常呈现高湍流脉动、信号微弱等特点，对传统机械式及常规超声波风速仪构成显著技术挑战。本研究选取市场主流产品WXT530与虹岳科技HY-WDS2超声波风速仪，在标准风洞环境下开展0–0.6m/s风速范围内的对比测试。实验结果表明：WXT530在该低风速区间的测量数据离散度较大，尤其在0.1–0.2m/s和0.4–0.5m/s范围内波动显著，推测其内置平滑滤波算法在低信噪比条件下过度抑制了有效动态信息；相比之下，HY-WDS2展现出优异的线性度与稳定性，测量值与风洞标准值的偏差控制在±0.05m/s以内，且凭借0.01m/s的高分辨率，能够有效捕捉微弱风速变化。需指出的是，本研究在理想层流风洞中进行，真实环境中复杂的湍流结构可能进一步放大测量偏差，相关性能仍需通过后续野外实地观测加以验证。

关键词：微风段；超声波风速仪；低风速测量；信噪比；线性度

1 引言

风速作为大气科学、环境监测、新能源开发及工业过程控制中的关键基础参数，其精确测量在多个领域具有重要意义。其中，0–0.5m/s的“微风段”对应人体几乎无法感知的极低空气流动，却在诸多高精度应用场景中不可或缺——例如精准农业中温室微气候的精细调控、洁净室与生物安全实验室的气流方向控制、建筑门窗气密性检测，以及大气边界层湍流特性的基础研究等，均依赖于该风速区间的可靠观测数据。然而，传统机械式风杯风速仪受限于轴承静摩擦力和转动惯量，其启动风速通常在0.3–0.8m/s范围内，难以有效响应0.5m/s以下的微弱气流。尽管常规超声波风速仪因无运动部件、理论上具备零风速测量能力，但在微风段仍面临信噪比严重不足的根本性挑战：顺风与逆风传播的时间差极小，极易被电子噪声、时钟抖动及信号处理误差所掩盖，导致输出数据波动剧烈、重复性差。

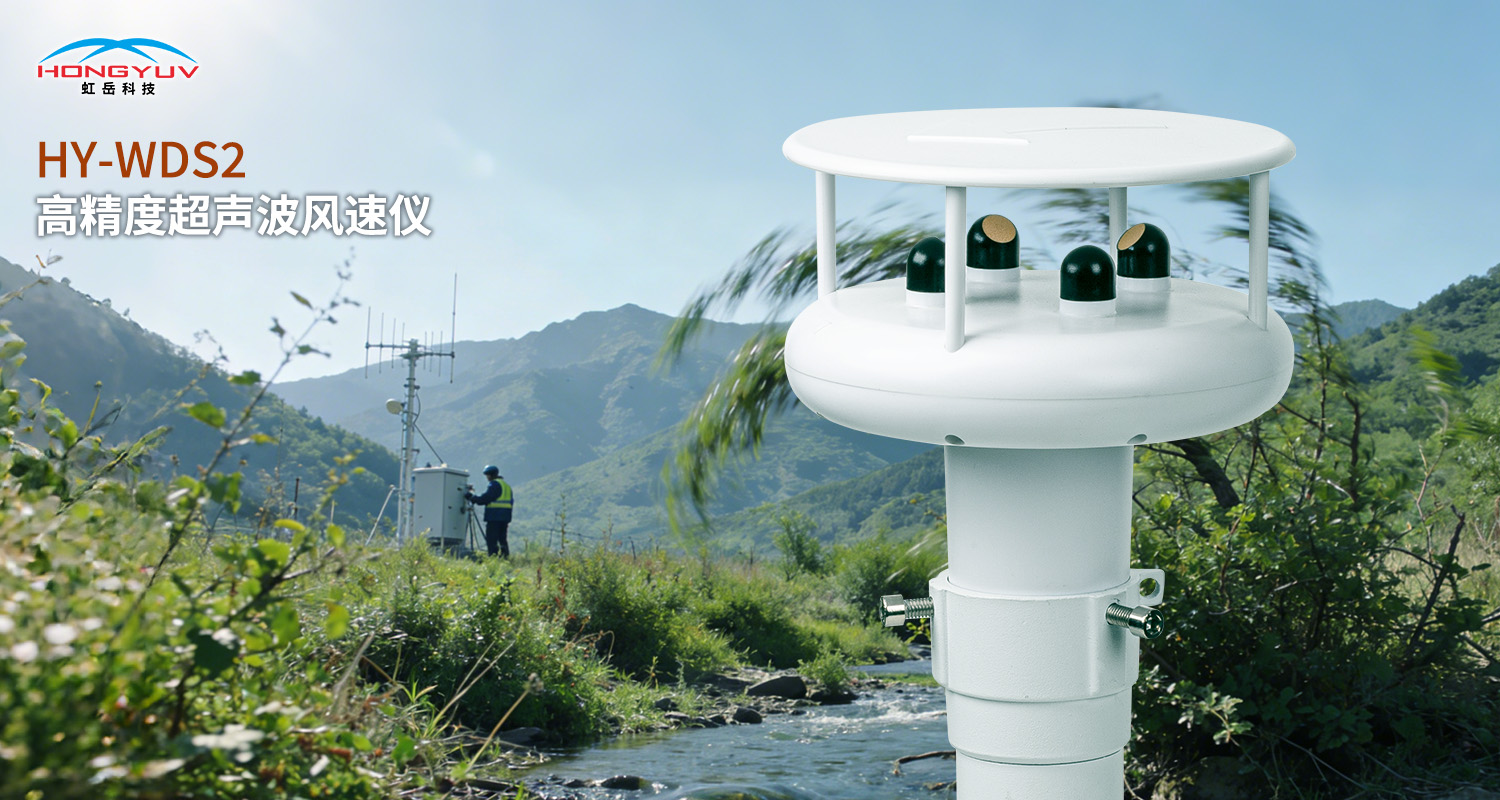

上图为虹岳科技自主研发生产的HY-WDS2

近年来，部分厂商通过优化超声换能器驱动电路、提升时间测量分辨率以及引入先进的信号处理算法，试图突破微风段测量的技术瓶颈。本文选取当前市场上具有代表性的两款超声波风速仪——虹岳科技HY-WDS2与某市场主流超声波风速仪WXT530，依托标准风洞实验平台，系统评估二者在0–0.5m/s风速区间内的测量精度、稳定性与动态响应特性，并结合其技术架构差异，探讨性能表现背后可能的机制原因，为低风速测量设备的选型与改进提供实验依据。

2 微风段测量的难点分析

0–0.5m/s风速段的测量困难源于两个相互耦合的物理与技术因素。

2.1 流场特性：高湍流与过渡区行为

在0–0.5m/s风速区间内，气流通常处于层流向湍流过渡的临界状态（雷诺数Re≈100–300）。在此低雷诺数regime下，流动对扰动极为敏感，微小几何障碍、局部热浮力效应（如温度梯度引起的密度差异）以及测量探头自身的存在均可能诱发显著的非定常速度脉动。此类脉动具有高频、随机且各向异性特征，其强度量级常与平均风速相当，甚至在某些瞬时状态下占主导地位。因此，该风速段对风速测量系统提出了双重挑战：一方面要求仪器具备极高的时间分辨率以有效解析瞬态结构；另一方面需具备优异的抗干扰能力与信号稳定性，以抑制由环境扰动和传感器自身引入的伪信号。若无法满足上述要求，测量结果将不可避免地呈现高离散性与非物理波动，严重影响数据的可靠性与可解释性。

2.2 信号强度：微弱物理量淹没于噪声

对于超声波风速仪，风速u与顺、逆风传播时间差Δt近似满足关系u∝Δt/(t_0^2)，其中t_0为静风条件下的超声波传播时间。当风速低于0.5m/s时，Δt通常仅为纳秒至亚微秒量级，而换能器、高精度计时芯片及温度补偿电路等环节引入的本底噪声可达数纳秒，导致信噪比（SNR）急剧下降。在此条件下，真实风速信号极易被随机噪声掩盖，若缺乏高效的降噪与特征提取算法，测量结果往往表现为显著抖动或系统性偏差。

3 实验设计

3.1 实验设备

本实验采用一台校准级层流低风速风洞作为参考标准，其风速设定范围覆盖0–2m/s，扩展不确定度（包含因子k=2）不超过±0.02m/s。

被测仪器包括：

• 某国外大品牌WXT530超声波风速仪：标称测量范围为0–60m/s，显示分辨率为0.1m/s；
• 虹岳科技HY-WDS2超声波风速仪：标称测量范围同样为0–60m/s，但显示分辨率可达0.01m/s。

需特别指出，分辨率（resolution）指仪器可显示的最小数值增量，反映其对微小变化的表征能力；而精度（accuracy），在此体现为最大允许误差（如偏差≤±0.05m/s），则表征测量值与真值的一致程度。二者属于不同的计量特性，不可混淆。本实验中，HY-WDS2超声波风速仪的高分辨率有助于更精细地呈现低风速下的瞬时波动特征，但其较低的系统偏差主要源于传感器设计与信号处理算法，而非分辨率本身。

3.2 实验条件

风洞设定风速点依次为：0.0、0.1、0.2、0.3、0.4、0.5和0.6m/s。每个风速点在达到稳态后持续运行120秒，期间两台被测仪器依次放入风洞内进行数据采集，采样频率统一设置为1Hz。实验环境温湿度控制在22±1℃与45%±5%RH范围内，以减小热漂移与空气密度变化对超声传播时间的影响。

3.3 实验局限性

本研究在高度受控的标准层流风洞中开展，气流方向与超声探头轴线严格对准，且背景湍流强度低于0.5%。然而，在真实大气边界层或典型室内环境中，风向具有显著随机性，湍流强度通常可达10%–30%，并伴随温度波动、湿度变化及悬浮颗粒物等干扰因素。因此，本文所报告的系统偏差、重复性及线性度等性能指标，反映的是理想实验室条件下的最优表现。在实际应用场景中，受复杂流动结构与环境扰动影响，仪器的测量误差可能显著增大，相关外推需谨慎对待。

4 实验结果与分析

4.1 数据离散度与稳定性

图1和图2分别为WXT530超声波风速仪与HY-WDS2超声波风速仪在风洞中的安装实拍图。表1汇总了两款仪器在各设定风速下的测量统计结果。

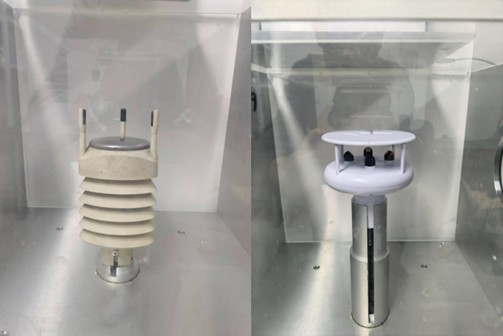

Fig 1 ：WXT530（左）与HY-WDS2（右）风洞测试中

表 1 测量数据

Table1：WXT530在各设定点的标准差为0.07–0.14m/s，尤其在0.1–0.2m/s和0.4–0.5m/s区间波动幅度显著增大，部分瞬时读数偏离真实值超过0.2m/s。HY-WDS2的标准差始终≤0.03m/s，数据点紧密围绕设定值，未出现异常波动。

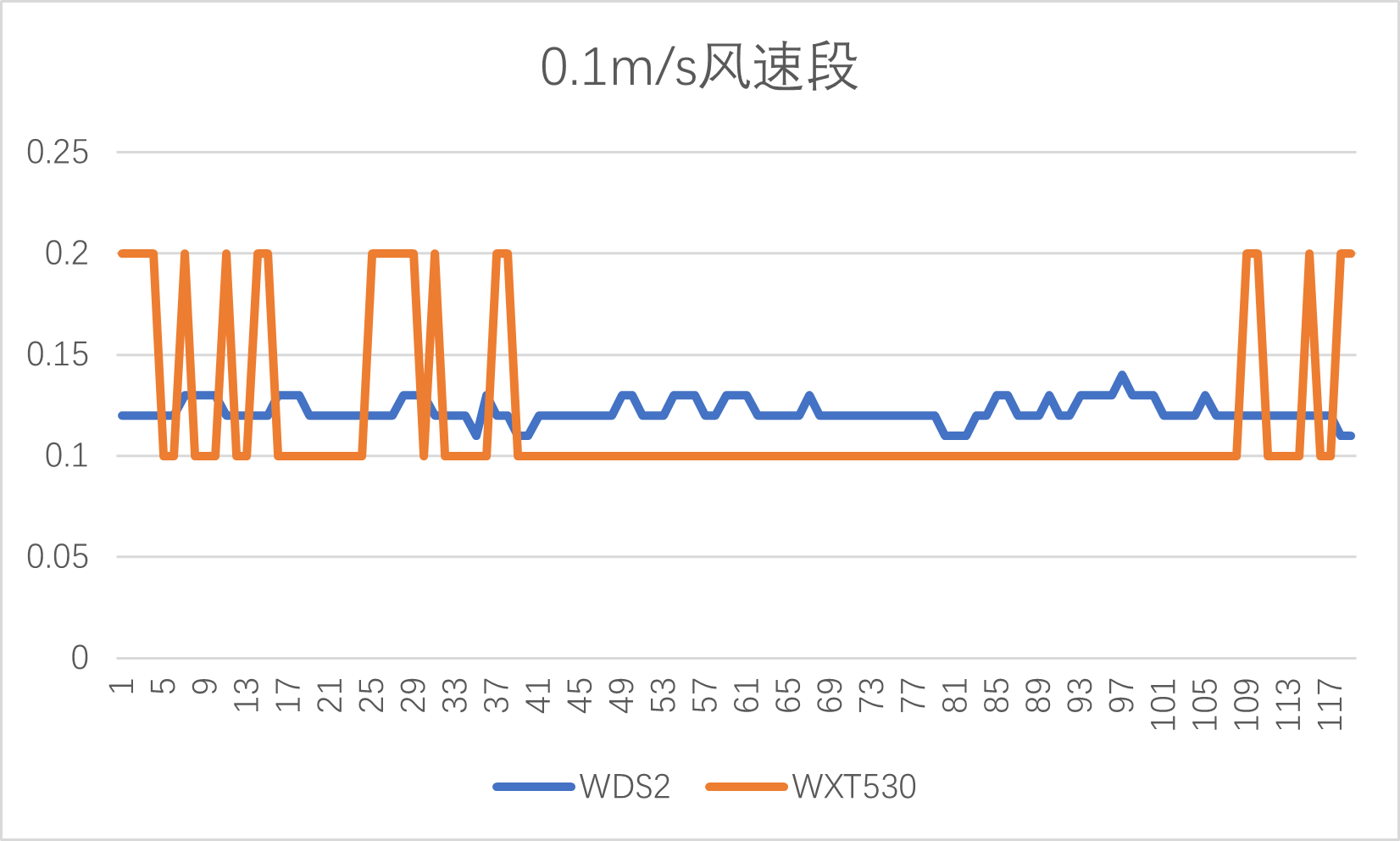

图 2  0.1m/s风速段测量结果

Fig 2：HY-WDS2输出连续、波动小（σ<0.02m/s），动态响应良好；WXT530呈现明显阶梯状跳变与平台锁定，反映其量化死区导致的瞬态失真。

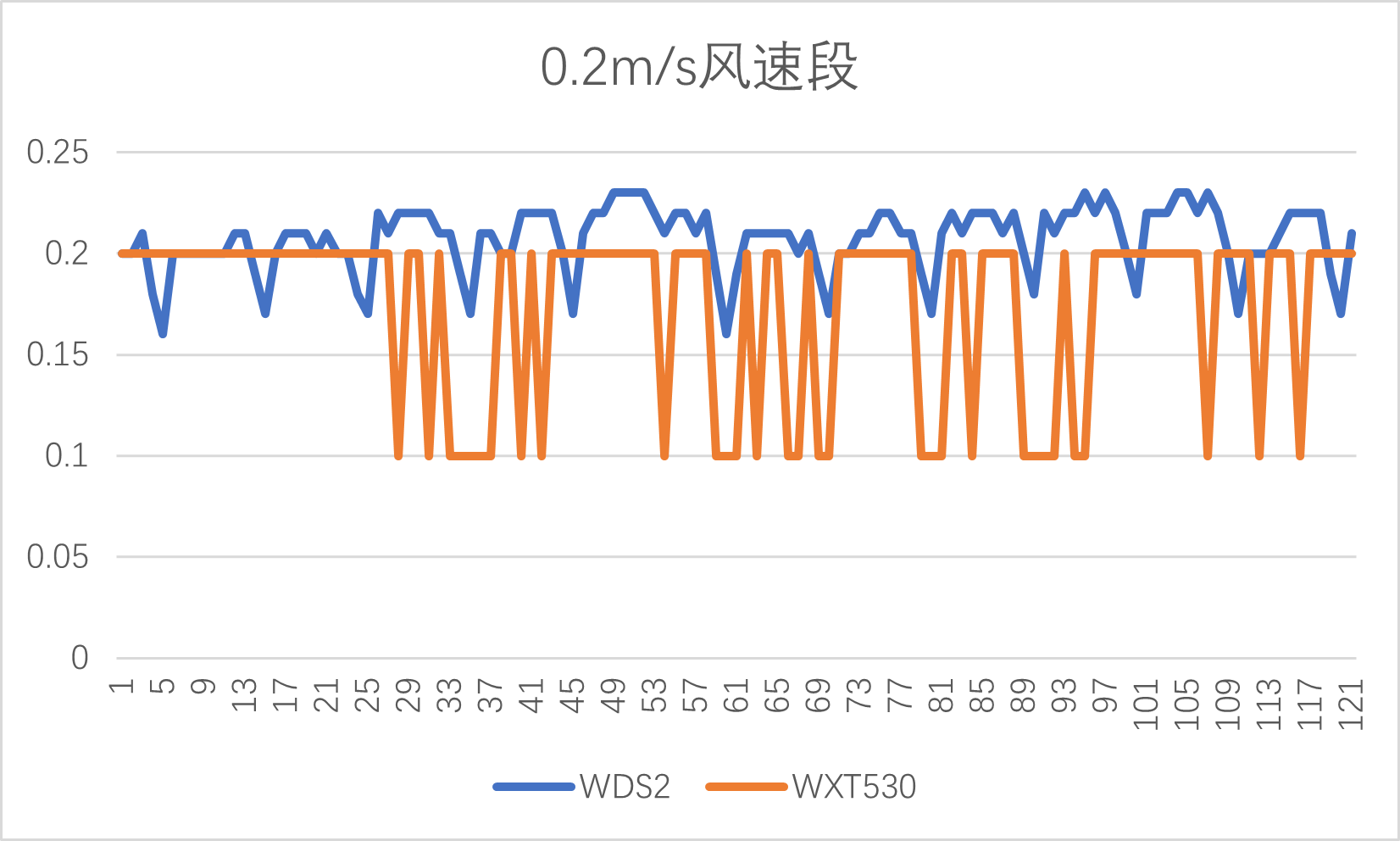

图 3  0.2m/s风速段测量结果

Fig 3：HY-WDS2输出稳定围绕0.2m/s波动（σ≈0.01–0.015m/s），无滞后或失真；WXT530仍呈周期性阶梯跳变，幅值偏差达±0.05m/s，表明其在低风速段仍受分辨率与滤波策略限制，动态保真度不足。

图 4  0.3m/s风速段测量结果

Fig 4：HY-WDS2输出紧贴参考值（均值0.301m/s，σ<0.012m/s），动态保真度高；WXT530呈现滞后性振荡与幅值衰减（峰-峰值≈0.08m/s），系其固有低通滤波时间常数过大所致——属典型过度平滑效应，牺牲瞬态响应以换取静态稳定性。

图 5  0.4m/s风速段测量结果

Fig 5：HY-WDS2输出平稳（均值≈0.402m/s，σ<0.01m/s），无明显相位延迟；WXT530出现显著“削峰”现象——瞬时突增被抑制（峰值仅≈0.46m/s，理论应达≥0.5m/s），且恢复缓慢，证实其过度平滑滤波导致动态响应迟滞与幅频失真，尤其在风速阶跃变化时表现突出。

图 6  0.5m/s风速段测量结果

Fig 6：HY-WDS2保持高保真动态跟踪（均值0.501m/s，波动范围0.47–0.53m/s），瞬态响应快速且无过冲；WXT530则呈现典型的过度平滑+欠阻尼振荡耦合效应。

• 突变处（如t≈5，29，61，93）出现大幅尖峰（达0.60–0.62m/s），反映其滤波器阶跃响应存在超调（可能因IIR滤波器设计不当或采样率与截止频率不匹配）；
• 随后快速衰减至稳态，但恢复过程伴随低幅震荡（≈0.44–0.51m/s），说明系统阻尼不足+平滑策略矛盾——既想抑制噪声又无法有效跟踪真实变化，导致“过平滑→失真→补偿性超调”的恶性循环。

图 7  0.6m/s风速段测量结果

Fig 7：HY-WDS2表现稳健：均值 0.602m/s，波动范围窄（≈0.58–0.63m/s），标准差σ≈0.011m/s，动态跟踪精准、无显著相位滞后。

WXT530则呈现周期性深度下冲+恢复迟滞特征：在多个时段（如t≈11，61，126，156）出现异常低谷（低至0.45–0.48m/s，降幅>20%），随后缓慢回升——此非随机噪声，而是其自适应滤波或滑动平均窗口在中高风速下失稳所致，表现为“过平滑→欠跟踪→误判为瞬时静风→过度补偿”的负反馈循环。

4.2 线性度与偏差

以设定风速为参考值，计算各仪器的测量偏差。HY-WDS2在所有测点上的偏差绝对值均不超过0.05m/s，且偏差无明显系统性趋势（如零点漂移或增益误差）。WXT530在0.1m/s处存在约0.03m/s的正偏置，在0.4m/s和0.5m/s处分别出现-0.04m/s和-0.03m/s的负偏差，且偏差随风速变化呈非线性特征。

4.3 风速波动形态的追踪能力

对时间序列的细粒度分析表明：WXT530的输出呈现典型的“阶梯状”或“跳跃式”变化特征。相邻秒级采样点之间的风速差值频繁达到0.1–0.2m/s，而在部分持续约10秒的时间窗口内，其读数则完全保持恒定，无任何波动。此类行为模式高度提示其内部信号处理链路中存在过度的输出平滑机制或人为设置的死区（dead-band）阈值，导致微小风速变化被抑制或延迟响应。

相比之下，HY-WDS2的输出表现为逐秒连续、平滑的变化，能够清晰分辨幅值低至0.01m/s的风速脉动。其时间序列与风洞气流的实际微扰高度一致，有效还原了低风速段的动态细节，体现出优异的时间分辨率与响应线性度。这一特性对于捕捉微气象过程中的瞬变结构（如阵风锋、热泡上升等）具有重要意义。

5 讨论

5.1 WXT530超声波风速仪性能波动的可能技术原因

WXT530超声波风速仪在风速区间0.1–0.2m/s及0.4–0.5m/s内表现出显著增大的测量离散度，且该现象并非随风速降低而单调恶化，暗示其内部信号处理链路中存在非线性机制。结合仪器设计原理与低风速流场特性，可从以下三方面进行合理推断：

（1）平滑滤波策略与信噪比的耦合作用：为抑制微风条件下超声信号中的随机噪声，WXT530可能采用了时间窗较长的滑动平均或中值滤波算法。在风速接近0.1m/s 时，真实风速信号幅值与背景噪声处于同一量级，导致滤波输出在有限几个离散数值间振荡；而在0.4–0.5m/s区间，尽管信噪比有所改善，但若滤波器引入滞环、阈值判断或非线性响应机制，则可能造成有效信号的间歇性丢失，从而引发异常波动。

（2）输出分辨率与内部量化误差的放大效应：该设备标称分辨率为0.1m/s，虽满足常规气象观测需求，但在微风段会掩盖风速的连续变化特征。当内部计算所得风速值位于两个相邻量化台阶之间时，四舍五入或截断操作将导致输出长时间“锁定”于某一固定值，直至真实风速变化超过半个分辨率步长（即0.05m/s）。此量化效应在低风速下相对误差显著增大，进而加剧观测数据的离散性。

（3）换能器驱动策略对信号动态范围的影响：部分超声风速仪在低风速工况下采用降低发射功率的节能策略。此举虽有助于延长设备寿命，但同时压缩了回波信号的动态范围，使得飞行时间（Time-of-Flight,ToF）的检测精度对电子噪声和环境干扰更为敏感，进一步劣化了低风速段的测量稳定性。

综上，WXT530在特定低风速区间内表现出的非单调离散特性，很可能是上述多因素耦合所致，而非单一硬件限制的结果。

5.2 HY-WDS2超声波风速仪实现低偏差的技术基础

HY-WDS2超声波风速仪在实验中表现出的低偏差（≤±0.05m/s）与高稳定性可归因于以下设计特征：

• 高信噪比模拟前端：通过优化换能器匹配电路和低噪声放大器，将微风段的时间差测量信噪比提升至可可靠提取的水平。
• 适应相关检测算法：采用匹配滤波与互相关时延估计，而非简单的阈值比较，有效抑制了随机噪声和波形畸变的影响。
• 0.01m/s的高分辨率：虽不直接等价于高精度，但避免了量化误差对微弱信号的掩蔽效应，使后续校准和线性化处理能够更精细地修正系统偏差。

5.3 分辨力与精度的概念区分

需特别指出：本实验中HY-WDS2超声波风速仪的0.01m/s分辨率仅表示其输出数字量的最小步长，而偏差≤±0.05m/s的结论来自于与风洞设定值的比对。高分辨率是获得高精度的必要非充分条件——若模拟前端噪声过大，过高的分辨率反而会输出无效的随机跳动。HY-WDS2超声波风速仪在保持高分辨率的同时实现了低偏差，说明其信噪比和线性校准均达到了较高水平。

6 结论

本研究在标准层流风洞中对当前市场上某国际品牌的WXT530超声波风速仪与虹岳科技的HY-WDS2超声波风速仪在0–0.6m/s微风速段开展了系统性对比测试，主要结论如下：

WXT530超声波风速仪在0.1–0.2m/s及0.4–0.5m/s风速区间内表现出显著增大的数据离散度（标准差达0.11–0.14m/s），测量稳定性些许不足。分析表明，其内部采用的平滑滤波算法在低信噪比条件下可能过度抑制信号动态成分，导致有效信息损失；同时，0.1m/s的输出分辨率在微风段难以反映风速的连续变化，进一步放大了量化误差的相对影响。

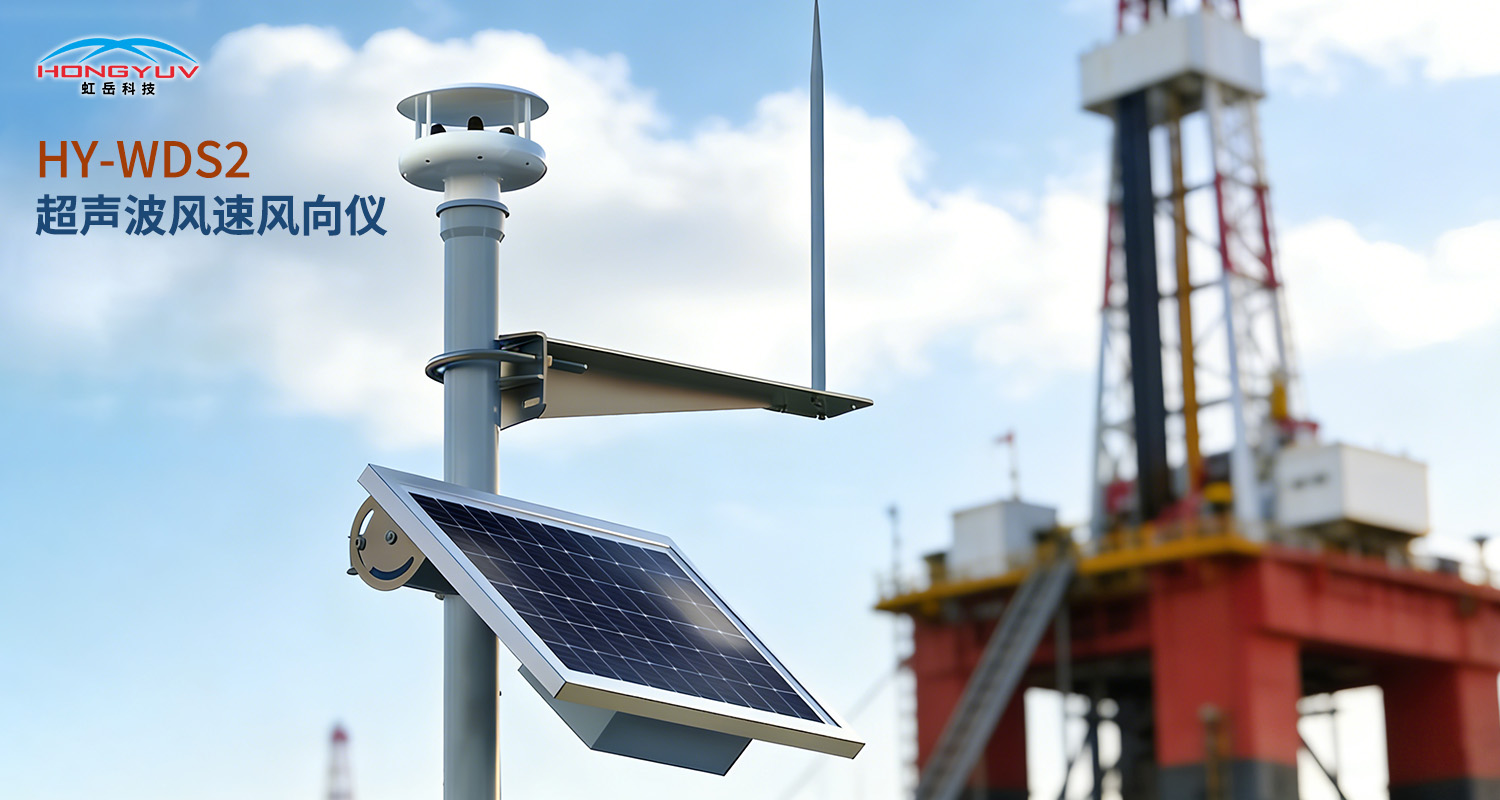

上图为虹岳科技自主研发生产的HY-WDS2

相比之下，HY-WDS2超声波风速仪在全部测试风速点上的测量偏差均控制在±0.05m/s以内，标准差不超过0.03m/s，展现出优异的精度、重复性与线性度。其高信噪比模拟前端配合自适应互相关时延估计算法，有效提升了微弱超声信号的检测能力，构成了克服微风测量难题的关键技术路径。在理想风洞条件下，该设备可实现对0.01m/s量级风速波动的连续、稳定追踪，而WXT530超声波风速仪的输出则呈现明显的阶梯状跳跃或非物理性波动。

需指出的是，本实验在高度受控的层流环境中进行，未考虑真实大气中普遍存在的湍流扰动、三维风向变化及环境温湿度波动等因素。因此，上述结论反映的是仪器在理想条件下的极限性能。为评估其在实际应用场景中的可靠性，后续工作将开展野外现场对比观测，以验证实验室结果的外推有效性与工程适用性。

7 未来工作

基于本研究的发现，后续工作拟从以下方向展开：

• 现场环境验证：在温室大棚、洁净室及大气边界层等典型应用场景中部署两台仪器，评估其在非定常气流、温度层结和湿度变化下的长期稳定性。
• 算法优化研究：探索自适应卡尔曼滤波与机器学习相结合的微风段信号重构方法，尝试进一步提升0–0.2m/s区间的时间差检测信噪比。
• 风洞湍流模拟实验：在风洞中引入可控湍流格栅，量化不同湍流强度（1%–20%）对两款仪器测量偏差的影响规律。
• 多传感器融合：研究将超声波风速仪与热膜式微风速计进行数据融合，利用后者的近零风速高灵敏度特性来校准超声波仪器的零点漂移。
