户外自动气象站的组装一般由气象仪器、立柱、电气箱、电源（部分由太阳能供电）和线缆组成。因其长期暴露在野外，防雷和信号防干扰是保障其可靠运行和数据安全的重中之重。
下面将从防雷措施、EMC与防雷的关系、常见误区及注意事项四个方面进行详细阐述如下：
一、户外自动气象站的综合防雷措施
首先要明确一个概念，百分之九十九的气象仪器本身是不具备防雷功能的，需依赖外部防护系统。一个完整的防雷系统是“多层次、综合防护”的，遵循“外部防护+内部防护+良好接地”的原则，即“防直击雷 + 防感应雷 + 等电位连接”。
1、外部防雷（防直击雷）
这是第一道防线，目的是防止雷电直接击中自动气象站设备。

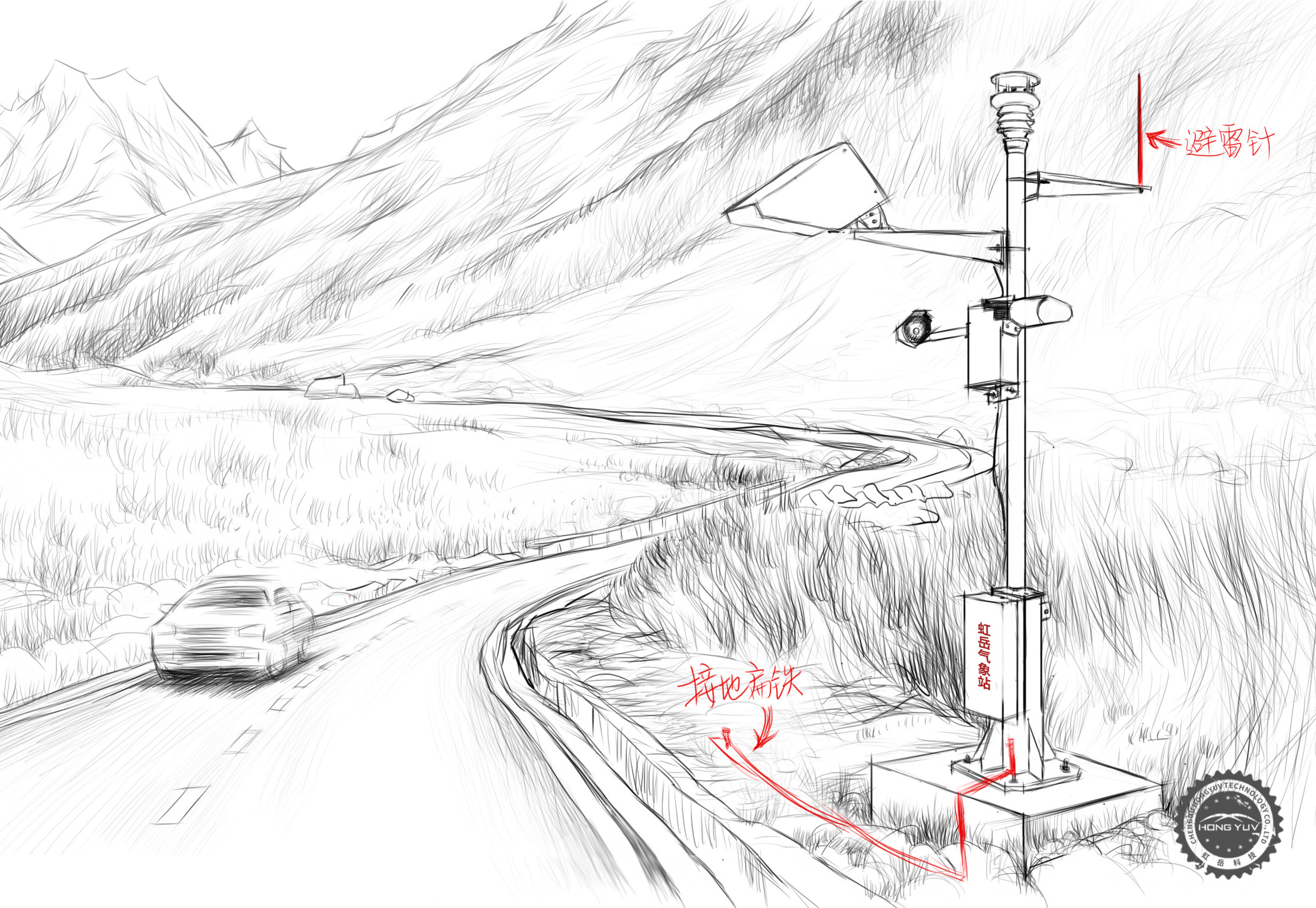

⑴接闪器： 在气象站立杆或附近独立立杆上安装避雷针，形成保护范围（滚球法计算），将直击雷电流引导至地下。
⑵引下线： 使用截面积足够（通常≥50mm²）的铜缆或镀锌扁钢，将接闪器与接地装置可靠连接。引下线应尽量短、直，避免锐角弯曲。
⑶接地装置： 是整个防雷系统的核心。要求有低阻抗的接地网，通常由多根垂直接地极和水平接地体组成网状或环形，将雷电流迅速泄放入大地。接地电阻一般要求<4Ω（在土壤电阻率高的地区，需采用降阻措施）。
2、内部防雷（防感应雷与雷电波侵入）
这是保护电子设备的关键，防止雷击时产生的电磁脉冲（LEMP）和地电位反击损坏设备。
⑴等电位连接： 将自动气象站风杆、设备电气箱、信号线屏蔽层、电源箱外壳、SPD接地线等所有金属部件，用铜排或导线以最短距离连接到共用接地系统上，消除电位差。
⑵屏蔽：
①线路屏蔽： 所有传感器信号线、通信线（如RS485、网线）应使用屏蔽双绞线。屏蔽层两端（或至少一端，视协议而定）接地。
②设备屏蔽：自动气象站数据采集器应安装在金属机箱内，机箱良好接地。
⑴电涌保护器（SPD）部署：
①电源线路SPD： 在气象站总电气配电箱入口安装第一级（10/350μs波形，泄流能力大）SPD，在设备机箱的电源前端安装第二级（8/20μs波形，钳压更精细）SPD，实现分级保护。
②信号线路SPD： 在所有进入设备的信号线、通信线接口处（如风速风向、温湿度、雨量、GPS、以太网、通讯串口等）安装相应的信号SPD。这是保护数据自动站采集器的最后一道关键防线。
③天线SPD： 如果有北斗、4G等通信天线，在天线接入处安装同轴天馈SPD。
二、EMC功能与防雷的关系：重要但不等同
1、EMC（电磁兼容性）是什么？
EMC是指设备在其电磁环境中能正常工作，且不对该环境中任何其他设备构成不能承受的电磁骚扰的能力。它包括两方面：抗扰度（抵抗外部干扰）和 发射（自身不产生过强干扰）。
2、EMC增加了哪些抗扰功能？
为通过EMC测试（如IEC 61000-4系列标准），设备电路会设计增强的抗干扰措施，例如：
⑴电源入口的滤波电路（LC滤波器、共模电感）。
⑵敏感信号线上的滤波（磁珠、RC滤波、TVS管）。
⑶PCB布局优化（如地平面分割、敏感线路保护）。
⑷接口电路的隔离（光耦隔离、磁隔离）。
3、“增加EMC功能就能防雷”是典型误区！
⑴能量级别不同： EMC测试（如静电、群脉冲、浪涌测试）模拟的干扰能量等级远低于一次真实的直接或附近雷击。雷电流可达数十千安，而标准浪涌测试通常最高只到几千安（8/20μs）或几万伏（组合波）。
⑵保护定位不同： 设备内置的EMC电路（如TVS管、小容量压敏电阻）主要用于应对日常的静电、开关浪涌、感应噪声等，是最后一道、微能量的板级防护。它无法承受雷击产生的大能量，在雷击下会瞬间烧毁。
⑶正确关系： 良好的EMC设计是基础免疫系统，而专门的防雷系统（外部防雷+SPD）是抵抗重大外部攻击的铠甲和盾牌。二者必须结合，但绝不能互相替代。
三、常见概念误区与注意事项
1、误区一：“安装了避雷针就万事大吉”
注意： 避雷针防直击雷，但会引入强大的雷电流，如果接地和等电位连接不好，反而会因地电位抬升导致更严重的反击，损坏设备。必须配合完善的内部防雷。
2、误区二：“我的气象传感器是塑料外壳，不需要接地”
注意： 即使外壳是塑料，内部的电路板、电源模块、线缆端口依然是雷 电磁脉冲的入侵路径。等电位连接和SPD防护至关重要。
3、误区三：“SPD只要装了就行”
注意： SPD安装有严格要求：
接地线必须短而粗： SPD的接地线长度应小于0.5米，截面积足够大，否则泄流时产生的残压会很高，失去保护作用。
⑴级间配合： 多级SPD之间需有适当距离（或使用退耦器件）以实现能量配合。
⑵状态监测： SPD是消耗品，雷击后会劣化，需定期检查其指示窗或遥信报警信号，及时更换。
4、误区四：“气象传感器是低电压的，不需要防雷”
注意： 传感器（如超声波风速风向仪）通常位于最高点，且信号线很长，极易感应雷电过电压。必须为每个传感器的信号线安装匹配的信号SPD。
5、重要注意事项：
⑴系统接地唯一： 整个气象站（外部防雷地、设备工作地、SPD保护地）必须共用一个接地网，避免形成“地环路”导致电位差。
⑵线缆路由： 所有线缆应尽量穿金属管埋地敷设，金属管两端接地。避免架空走线。
⑶产品选型： 选择质量可靠的防雷产品（SPD），关注其标称放电电流In、最大放电电流Imax、电压保护水平Up 等关键参数，并确保与设备电压等级匹配。
⑷专业设计与施工： 防雷工程是一项系统工程，强烈建议由专业防雷公司进行设计和施工，并定期进行检测维护。
总结
对于户外自动气象站：
1、防雷措施=外部防雷（避雷针、引下、接地网）+内部防雷（等电位连接、屏蔽、分级SPD防护）。
2、EMC功能：是设备对抗日常电磁干扰的“内在体质”，不能替代作为抵御雷击这种“极端灾害”的专门防雷系统。
3、最大的误区就是认为“某一项措施（如仅加装避雷针或仅选有EMC标识的设备）可以单独防雷”。
只有将外部、内部措施与良好接地相结合，构成一个完整的雷电防护体系，才能最大限度地保障自动自动气象站的长期稳定运行。
