同一团烟，可以让光变少，也可以让光拐弯；两条光学路线，各擅胜场

一、先说结论：测烟的浓淡，本质是测光的去向

烟、雾、油烟、粉尘，这些悬浮在空气里的微粒群，肉眼看着是一团灰白，工程上却需要把它们量化成一个能比较、能报警、能进控制系统的数字。这个数字叫光学密度或能见度，它的测量手段几乎全部围绕光来做文章。

原因在于，颗粒本身太轻太小，直接称量既慢又不现实；而光对颗粒极其敏感——一束光穿过含烟空气，要么被颗粒吸收或遮挡而减弱，要么被颗粒散射而拐弯。于是出现了两条主流技术路线：透射消光法，测的是光被削弱了多少；散射法，测的是光被偏转了多少。虹岳科技的两款产品恰好各占一条：HY-VIF206/207烟气光学密度检测仪走透射路线，HY-SLV5-3烟气/能见度检测器走前向散射路线。

二、透射消光法：比尔–朗伯定律在烟道里的落地

透射消光法的物理内核是一条百年定律——比尔–朗伯定律。一束强度为 I0的光穿过厚度为L、消光系数为k的介质后，透过的光强 I 满足 I = I0·exp(−k·L)。烟越浓，k越大；光程越长，衰减越狠。把I与I0的比值取出来，就是光透过率T，反过来就是光不透过率与消光系数。

HY-VIF206/207的做法是横穿烟道对射：发射器里一只高亮度LED，波长默认400～700nm可见光，也可选780～1000nm红外；光束经透镜准直后穿过烟道，打到对面接收器的测量探测器上。仪器同时另设一路参考探测器，接收未穿过烟气的直射光，两者信号强度之比即得透过率。正因为做了比值，光源老化、供电漂移这类共模误差会被抵消，这是双光路结构的核心价值。

这一设计直接对标国标。HY-VIF206满足《GB/T 8627建筑材料燃烧烟密度试验方法》与《GB/T 20284单体燃烧试验》，HY-VIF207依据《GB 4715点型感烟火灾探测器》。测量范围光透过率0～99.99%，精度±2%，响应时间3秒达到终值99.99%，输出同时给出透过率、消光系数（dB/m）与烟气浓度，并带两路报警继电器。

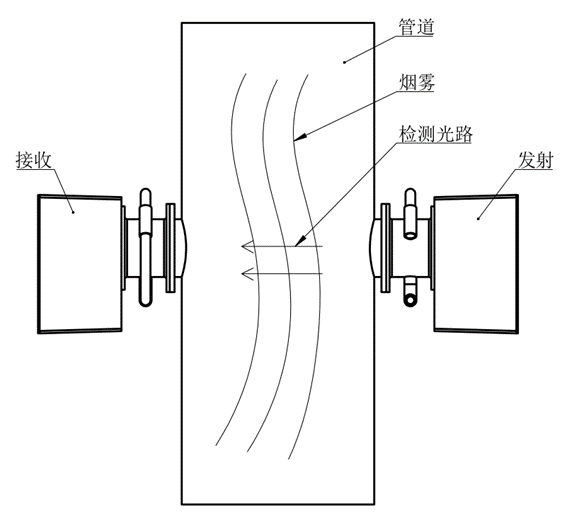

图1 虹岳HY-VIF206/207透射式光学密度检测的安装结构。发射器与接收器分居烟道两侧对射，光束横穿烟气，通过测光衰减得到透过率与消光系数。

三、散射法：换个思路，去测那些拐了弯的光

散射法不测直射光的剩余，而测偏转出来的散射光。颗粒越小、浓度越高，散射越强。前向散射测量装置在密闭金属箱内装吸气风机，用软管把外部烟气抽进采样腔，红外光照射腔内颗粒，把前向某个角度的散射光收集到探测器上，据此算出烟雾密度与能见度。

这就是HY-SLV5-3的思路。它的突出价值在于把检测装置与烟气发生区域彻底分离——烟气甚至可以距仪器数米之外，通过软管引进来测，人和仪器都更安全。这一点对特种环境尤其关键：激光武器应用环境、行驶中的车辆、狭小设备空间、高湍流与多热源区域，都是普通前向散射能见度仪容易被干扰、甚至测不准的地方，而吸气式结构把这些干扰挡在了腔外。其能见度测量范围20～10000m，工作温度−40～65℃，DC12～24V供电。

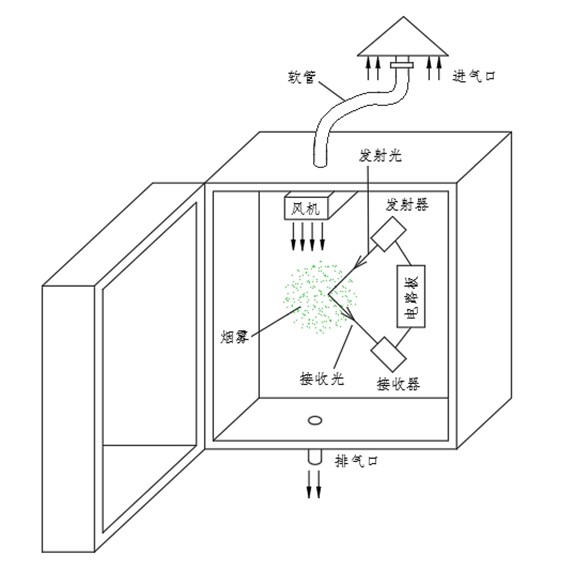

图2 HY-SLV5-3前向散射式烟气/能见度检测器的工作原理：吸气引入烟气，红外光被颗粒散射，前向散射光被接收器捕获。检测腔与烟气发生区可完全分离。

四、两条路线怎么选：一个对照表，三个判断尺度

透射式与散射式没有绝对优劣，只有场景匹配。把两者并排比较，能看出清晰的取舍逻辑。

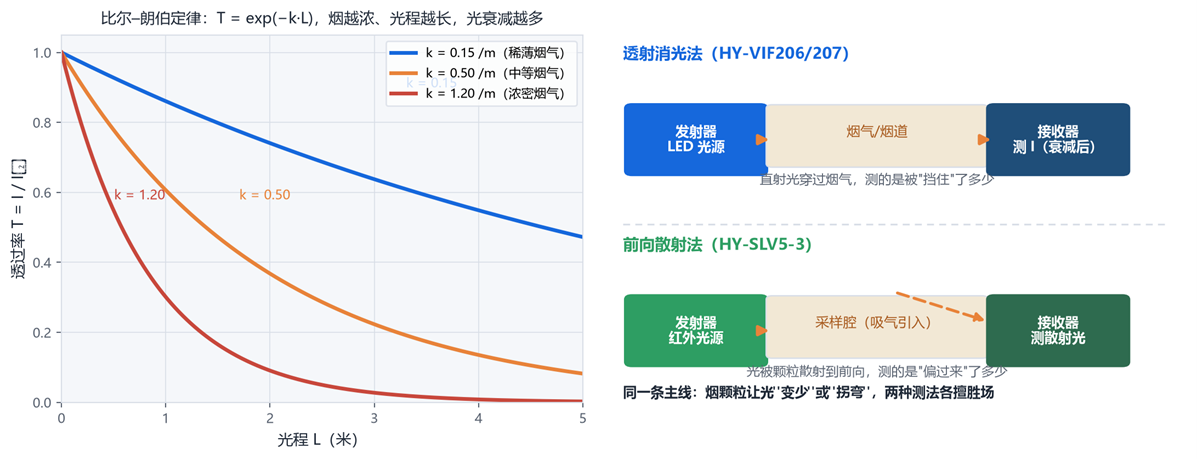

图3 左：比尔–朗伯定律下透过率随光程与消光系数的衰减；右：透射消光法与散射法的原理对照。

判断尺度有三条。一看要的是什么量：要消光系数、透过率、做材料燃烧评级，选透射式；要能见度、要在封闭空间里测烟雾浓度，选散射式。二看安装条件：能不能在烟道两侧对射布点，决定了透射式是否可行；散射式的吸气软管则放宽了布点限制。三看环境干扰：光源漂移敏感的场景吃透射式的比值优势，多热源高湍流场景吃散射式的隔离优势。

五、举一反三：把同一套逻辑搬到测风与测雨上

透射式与散射式的分野，本质是同一个物理问题的两种切法——颗粒让光要么变少、要么拐弯。这个思路在气象仪器里反复出现，可以举一反三。

测风一例。机械式风杯测的是风推动杯轮旋转的转速，超声波风速仪测的是风对声波传播时间的扰动。前者靠可动部件、有启动阈值、怕结冰；后者无活动部件、能测微风、可加热除冰。这与散射式靠颗粒散射、透射式靠直射衰减的差别同构：都是选一个更耐环境、更无磨损的物理量来测。

测雨一例。翻斗式雨量计靠雨滴机械累积翻斗计数，雷达式雨量计靠雨滴对微波的多普勒回波反演雨强，压电式则靠雨滴撞击的机械振动。三者对应机械、回波、力学三条路线，取舍逻辑同样是灵敏度、维护量与场景适配的权衡。

共同的结论是：没有哪条路线天生更高级，只有更匹配当前场景。选型顺序应当是先定要测的物理量与安装条件，再定原理，最后才看精度指标。顺序反了，最常见的后果是参数很漂亮，现场测不准。

六、落地产品的边界与待确认之处

两款产品的参数口径整体清晰，但有一处建议向厂家统一：HY-VIF206/207的分辨率在产品页标注为0.1%（透过率分辨率），官网原量纲标注已核实修正。其余指标——光程0.3～2m标准型可定制、IP67防护、压铸铝外壳、−20～+50℃工作温度、4-20mA与RS485/232输出——均指向燃烧试验与工业烟道这类长期无人值守场景。

七、结语

把一团烟的浓淡变成可比较、可报警的数字，靠的是一束光。透射消光法数的是光被挡住了多少，散射法数的是光拐弯了多少，两条路线各有主场。虹岳科技在这条线上同时布局了透射式的HY-VIF206/207与吸气散射式的HY-SLV5-3，本质上是在用不同的光学切法，覆盖从材料燃烧评级到特种能见度监测的一整段需求。选型的关键不是追新，而是先问清三件事：要什么量、怎么安装、环境干扰有多大。

参数说明

本文参数以虹岳科技官网产品页为准（www.hongyuv.com）。HY-VIF206/207分辨率栏官网标注0.1%（透过率分辨率），官网原量纲标注已核实修正。产品信息以官网最新发布为准。
