一、引言：从机械风杯到“听风”的超声波时代
风的测量，是气象观测最古老也最基本的任务之一。从汉代相风铜乌、清代旗旒风向标，到近代三杯式风速计和螺旋桨式传感器，人类一直在追求更精准、更可靠的风场观测手段。然而传统机械式测风仪器依赖旋转部件，易磨损、易结冰、易受沙尘影响，启动风速一般在0.5m/s以上，在强风、台风、低温冰冻等恶劣环境下往往“趴窝”。
20世纪后半叶，超声波测风技术从实验室走向工程应用。它不需要任何活动部件，依赖超声波信号在顺风、逆风方向上传播时间的微小差异反算风速分量。当两对正交换能器工作，就是二维超声波风速仪，输出水平风速和风向；当三对换能器以非共面方式布置，就是三维超声波风速仪，可以同时输出U、V、W 三个风速分量，把垂直气流也纳入观测。本文将系统拆解二维和三维超声波风速仪的原理、差异、性能指标以及典型应用场景，并以成都虹岳科技有限公司（www.hongyuv.com）的代表产品HY-SA3、HY-W3DS2为参照给出选型建议。
二、超声波测风的物理基础
2.1 顺风逆风的时间差
空气中声速c≈331.3+0.6Tm/s（T为摄氏温度）。当存在沿传播路径方向的风速v时，顺风传播的有效声速为c+v，逆风为c−v。设两换能器间距为L，则顺风传播时间t1=L/(c+v)，逆风传播时间t2=L/(c−v)。联立两式可消去声速c，得到沿该路径方向的风速分量：
v=(L/2)×(1/t1−1/t2)
这就是所有超声波风速仪最底层的数学模型，无论二维还是三维，都是在这个公式基础上叠加多路径得到的。

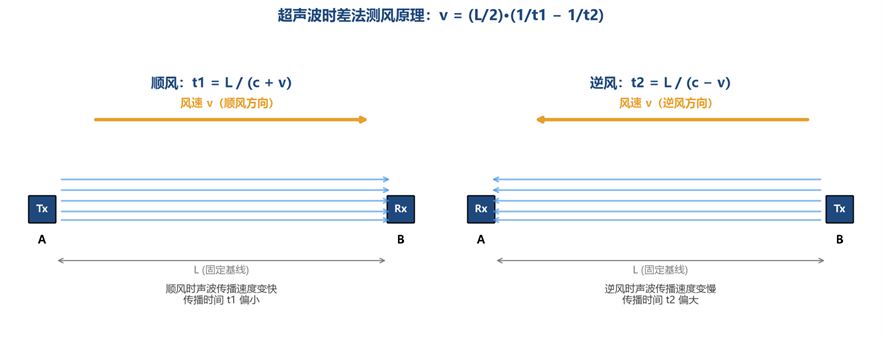

图1 超声波时差法测风原理：顺风与逆风传播时间差
2.2 温度补偿与声速修正
c随温度变化大约+0.6m/s/℃，温差10℃会引入约6m/s的误差，远大于真实风速。因此商用超声波风速仪必须内置温度传感器（部分高端机还集成湿度、气压修正，组成“虚拟声速”补偿），将c的实时值代入公式。
虹岳科技HY-SA3二维超声波风速仪内置高精度数字温度传感器，−40~+60℃全量程补偿，工作温度内声速修正误差<0.1m/s。
2.3 时差法与频差法、相位差法
按测量物理量不同，超声波测风可分为时差法、频差法和相位差法三种实现方式。当前商用产品几乎全部使用时差法（Time-of-Flight），因为它测量范围大、原理清晰、易数字化。频差法对电路要求高，相位差法只在短距离、超声波频段高频时使用。
三、二维超声波风速仪：水平风场的可靠测量者
3.1 结构与换能器布局
二维超声波风速仪通常采用两对（4个）超声波换能器，正交布置在测量腔体的周向上，互成90°。两对换能器分别在自己的方向上独立测量v1和v2，矢量合成后得到水平面内的合成风速|V|=√(v1²+v2²)，风向角α=arctan(v2/v1)。
也有少量产品采用“一字形”双换能器复用方案——同一对换能器在两个不同时刻测两个不同方向的风速分量，靠时间分片降低硬件成本，但响应频率和抗噪声能力略有牺牲。
3.2 典型性能指标（以虹岳HY-SA3为例）
| 指标项 | 典型参数 | 说明 |
| 风速量程 | 0~60m/s（可选75m/s） | 覆盖12级飓风及以下 |
| 风速精度 | ±0.3m/s（0~5m/s），±（0.3+0.03×V）m/s（>5m/s） | 满足WMO 0.5m/s要求 |
| 风向量程 | 0~360°（无死角） | 机械风杯存在死区，超声波无 |
| 风向精度 | ±3°（风速>2m/s时） | |
| 分辨率 | 0.1m/s /1° | |
| 采样频率 | 1Hz/4Hz/10Hz可选 | 默认1Hz，湍流研究可上调 |
| 输出接口 | RS485/Modbus/SDI-12/4-20mA/0-5V | |
| 工作温度 | −40~+60℃ | 北方寒区、热带均可 |
| 防护等级 | IP65/IP66 | 防暴雨、防尘 |
3.3 典型应用场景
- 地面气象观测站、固定式自动气象站（AWS）；
- 高速公路、铁路、桥梁的沿线风监测，用于车辆侧风预警；
- 风电场风机轮毂风速测量前的场址评估；
- 港口、机场跑道侧风监测；
- 农业温室、滑雪场、户外作业现场的环境监测。
图2 虹岳HY-WDC2系列二维超声波风速仪（铸铝外壳，多场景安装）
四、三维超声波风速仪：从平面到立体
4.1 为什么需要“第三维”——垂直气流W
- 在普通地面气象观测中，水平风就够了。但在以下场景，垂直气流分量W与U、V同样关键：
- 大气边界层研究：感热通量、潜热通量、摩擦速度u*直接由U、V、W的协方差计算；
- 无人机飞行控制：贴地飞行的植保无人机受上升/下沉气流影响显著，三维风场是飞行安全的核心输入；
- 风能评估：风机功率曲线高度依赖风速的三维结构，垂直分量对偏航、疲劳载荷均有贡献；
- 城市建筑风环境：楼宇之间的“巷道风”、下沉广场的“冷岛下沉”都是三维结构；
- 污染扩散：核电厂、油库周边的扩散轨迹由三维风场决定。
4.2 三维换能器几何
三维超声波风速仪普遍采用三对（6个）换能器，沿三个非共面方向布置。最常见的是将其中两对按水平正交布置，第三对以约30°~60°倾角向上布置。也有研究级产品采用四对、六对冗余设计以提高角度分辨率和自校准能力。
三对换能器独立测出三个方向的风速分量vx、vy、vz（指向可能不完全正交，需在算法里通过坐标变换矩阵校正）。合成后输出：
U=vx，V=vy，W=vz
合成风速=√(U²+V²+W²)；水平风向=arctan(V/U)；垂直方向俯仰角=arctan(W/√(U²+V²))

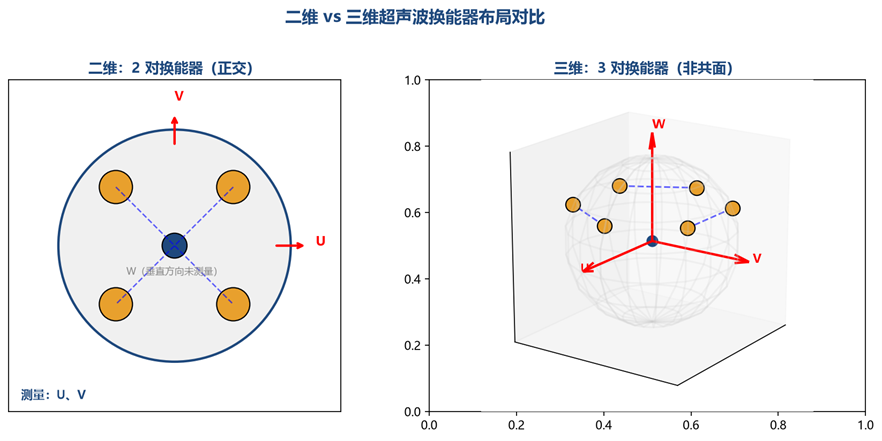

图3 二维（左）与三维（右）换能器布局对比
4.3 典型性能指标（虹岳HY-W3DS2三维超声波风速仪）
| 指标项 | HY-W3DS2参数 | 说明 |
| 风速量程 | 0~40m/s（可选60m/s） | 无人机搭载一般0~30m/s即可 |
| 风速精度 | ±0.2m/s（水平）、±0.3m/s（垂直） | 三维测量垂直分量误差天然略大 |
| 风向精度 | ±2°（水平）；俯仰±1° | |
| 采样频率 | 最高32Hz | 支持湍流谱分析、涡相关法 |
| 数据输出 | U/V/W三分量+合成风速风向+声温 | 声温可推算感热通量 |
| 重量 | <250g（含外壳） | 适合无人机搭载 |
| 功耗 | <1W | DC 5~24V宽压供电 |
4.4 进阶功能：声温与湍流参数
三维超声波风速仪天然具备“声温”测量能力：声波双向传播时间之和与温度直接相关，无需额外温度传感器就能给出高频声温，结合U、V、W高频序列，可实时计算：
- 湍流强度TI（每个分量）；
- 阵风因子（Gust Factor）；
- 摩擦速度u*；
- 感热通量H（涡相关法）；
- 动量通量τ；
- 莫宁-奥布霍夫长度L（大气稳定度判定）。

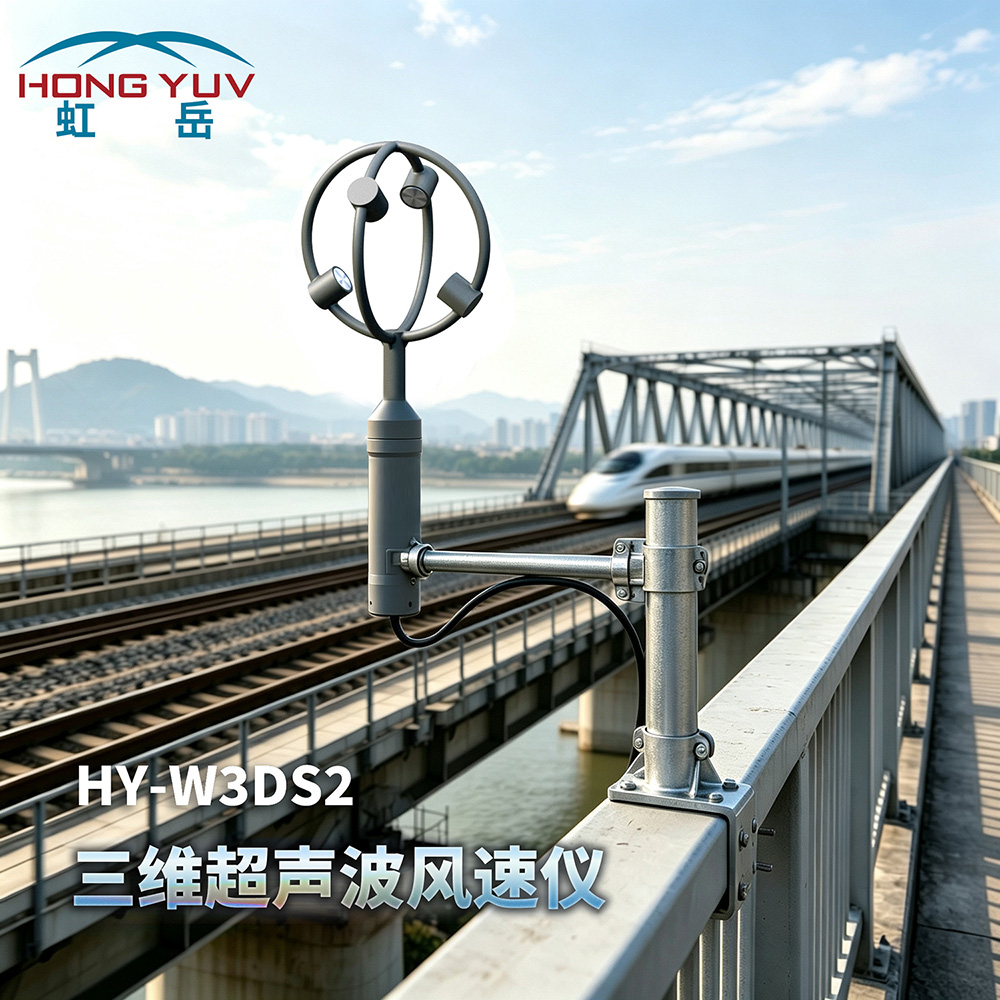

图4 虹岳HY-WDSS2系列三维超声波风速仪（多探头立体布局）
五、二维与三维超声波风速仪综合对比
| 对比维度 | 二维（HY-SA3系列） | 三维（HY-W3DS2系列） |
| 换能器数量 | 4个（2对正交） | 6个（3对非共面） |
| 测得分量 | U，V（水平） | U，V，W（水平+垂直） |
| 典型精度 | ±0.3m/s | ±0.2~0.3m/s |
| 采样频率 | 1~10Hz | 1~32Hz |
| 功耗 | <0.5W | <1W |
| 价格区间 | 中低 | 中高（≈二维的1.5~2.5倍） |
| 主要应用 | 地面气象站、交通、风电评估 | 边界层研究、无人机搭载、扩散模型 |
| 安装要求 | 水平固定 | 垂直方向无遮挡，需考虑支架振动 |

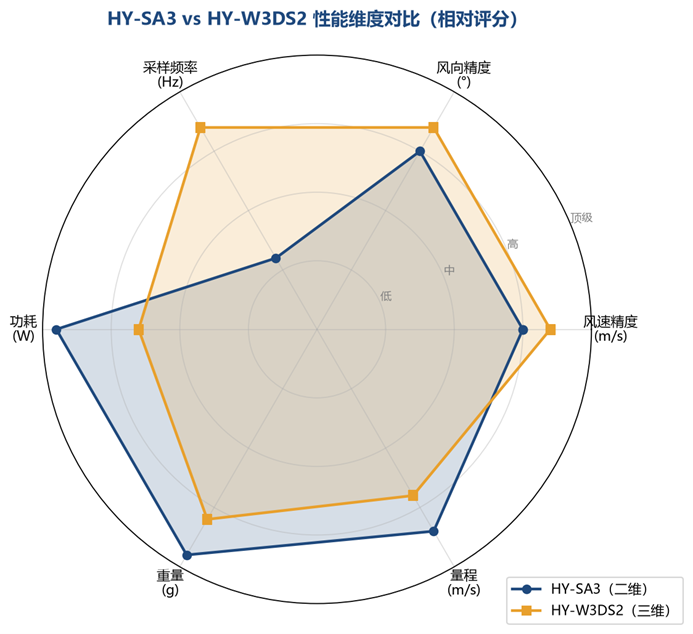

图5 HY-SA3vsHY-W3DS2性能维度对比（相对评分）
六、低空经济时代：三维测风的新战场（本轮更新）
2024年以来“低空经济”写入政府工作报告，无人机物流、eVTOL空中通勤、电力巡检、农林植保等低空飞行活动快速增长。低空飞行（真高300米以下）恰好处于大气边界层内，风切变、上升/下沉气流、城市“巷道风”对飞行安全的影响远比高空显著，这对风场观测提出了两个新要求：
- 起降点与航线沿线的地面气象站加密布设，以二维超声波风速仪为主力，提供实时水平风；
- 航路风廓线与垂直气流观测，需要三维超声波风速仪（塔层观测）与风廓线雷达、激光测风协同组网。
虹岳科技HY-W3DS2三维超声波风速仪整机重量小于250g、采样率最高32Hz，可直接挂载于无人机与系留气球，也适合布设在起降点铁塔上做低空三维风场连续观测，是低空经济气象保障的典型载荷选择。
七、选型建议
- 只需要“水平面上的平均风速风向”：二维超声波风速仪足够，价格更低、维护更简单；
- 需要垂直风速、湍流、扩散模拟：选三维，注意支架刚性和减振；
- 无人机搭载：优先考虑重量<300g、最高采样率≥10Hz的型号，并选配防雨罩减振垫；
- 极端寒冷/高湿/沿海：选IP66以上、可加热除冰的版本，虹岳HY-SA3可配24V自加热模块；
- 并网到上位机/SCADA：确认接口协议一致性（Modbus/SDI-12/ASCII）。
八、结语
从“看风的旗帜”到“听风的换能器”，超声波风速仪把风这种看不见摸不着的连续介质运动，变成了精确到0.1m/s的电信号。二维和三维的分野，本质上是对“风的立体性”认识的差异——前者够用、可靠、经济；后者扩展到全维度，承载科研与高端应用。在气象、交通、能源、农业以及快速兴起的低空经济中，二者协同构成了不同尺度上的风场感知网络。成都虹岳科技作为深耕气象仪器多年的高新技术企业，可为用户提供从二维到三维、从便携到无人机搭载的全系列超声波测风解决方案，欢迎垂询。
